我國是鋼鐵大國，鋼鐵行業是我國支柱性產業。隨著我國鋼鐵產量的加大，鋼渣的排放量持續增長，累計堆存量超過10億t。大量廢棄鋼渣堆成渣山，嚴重污染環境。

鋼渣是冶金工業中產生的廢渣，其產生率為粗鋼產量的8%～15%，2012年全世界排鋼渣量約1.8億t。中國的鋼渣產生量隨著鋼鐵工業的快速發展而迅速遞增，因此，鋼鐵企業廢渣的處理和資源化利用問題也越來越受到重視。

目前國內鋼渣主要處理工藝有：熱潑法、風淬法、滾筒法、粒化輪法、熱燜法。其中常用的有鋼渣熱悶法處理，在此對鋼渣熱悶法處理工作原理和優缺點進行簡單介紹。

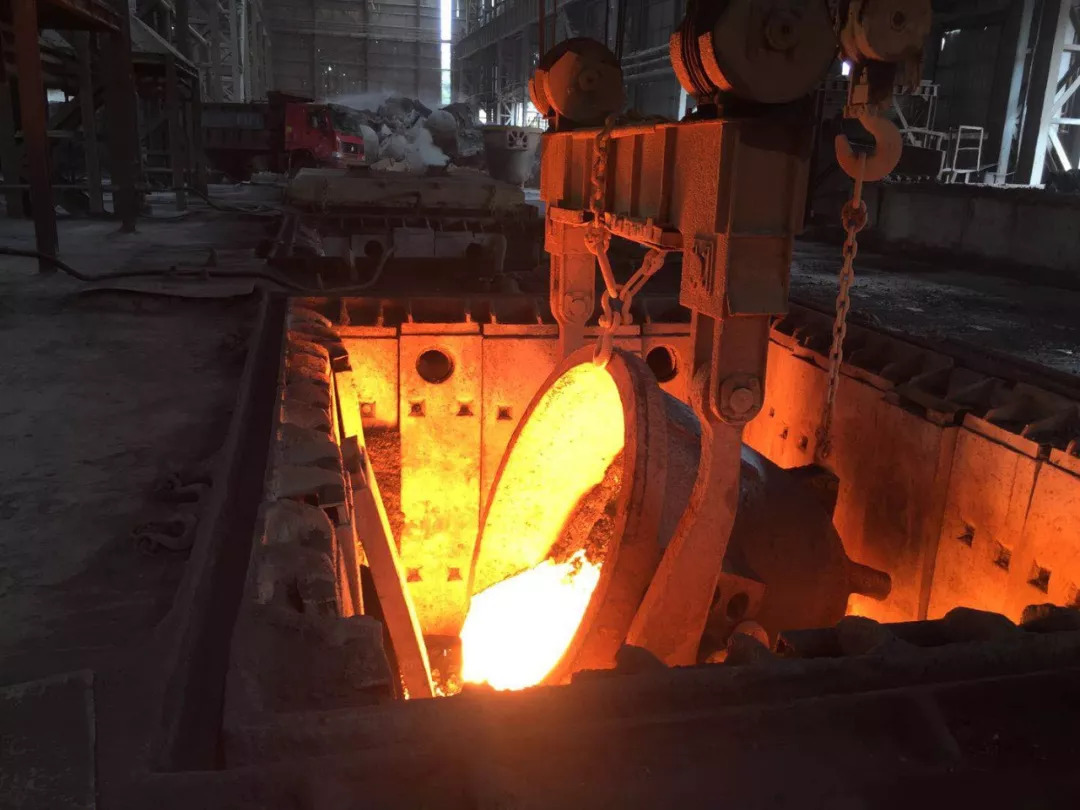

鋼渣熱悶法處理是待熔渣溫度自然冷卻至300～800℃時，將熱態鋼渣傾翻至熱燜罐中，蓋上罐蓋密封，待其均熱半小時后對鋼渣進行間歇式噴水。急冷產生的熱應力使鋼渣龜裂破碎，同時大量的飽和蒸汽滲入渣中與f－CaO、f－MgO發生水化反應使鋼渣局部體積增大從而令其自解粉化。

此工藝的優點在于渣平均溫度大于300℃均適用，處理時間短（10～12h），粉化率高（粒徑20mm以下者達85%），渣鐵分離好，渣性能穩定，f－CaO、f－MgO含量小于2%，可用于建材和道路基層材料。

其缺點為需要建固定的封閉式內嵌鋼坯的熱燜箱及天車廠房、建設投入大、操作程序要求較嚴格、冬季廠房內會產生少量蒸汽。
